Drehkranz Case 1188, H2239954

Drehkranz Case 1188

Hersteller: CASE
Drehkranz Case 1188, H2239954

Beschreibung

Neuer Drehkranz, Kugeldrehverbindung für Case 1188 Bagger.

Teilenummer als Referenz für den Drehkranz Case 1188, H2239954.

WICHTIG! Vor dem Austauschen des Drehkranzes ist es unbedingt vorgeschrieben die Montageflächen der Oben- und Unterwagen auf Planabweichungen zu kontrollieren !!!

Wir halten es für SEHR empfehlenswert um alle Dimensionen/Spezifikationen kontrollieren zu lassen!

Abmessungen des Drehkranzes für Case 1188:

Aussendurchmesser :  1100 mm
Innendurchmesser :  785 mm
Zähnezahl :  72
Zähne :  Innenverzahnung
Anzahl der Bohrungen Außenring :  22+2 x M20 ungleicher Abstand
Anzahl der Bohrungen Innenring :  48 x M20 gleicher Abstand
Höhe Außenring :  85 mm
Höhe Innenring :  85 mm
Gesamthöhe :  95 mm
Gewicht :  275 kg



Damit der Drehkranz Ihres Case 1188 Baggers nach der Montage richtig funktionieren kann, ist es wichtig, vor der Montage
die Planabweichung der Anschraubfläche zu überprüfen. Wenn die Abweichung zu groß ist, kann es sein, dass nach dem Anziehen
der Schrauben eine Deformierung des Drehkranzes dazu führt, dass er sich nicht mehr richtig drehen kann.

Schmierung
Nach der Installation soll der Drehkranz gut gefettet werden. Fett nacheinander in die Schmiernippel unter gleichzeitigem
Durchdrehen des Drehkranzes drücken, bis sich ein durchgehender frischer Fettkragen unter die Dichtungen bildet. Eine
Nachschmierintervalle hängt im wesentlichen von den vorhandenen Arbeits- und Umweltbedingungen ab. Wichtig ist, dass ein
frischer Fettkragen unter den Dichtungen bleibt und das alte Fett ungehindert austreten kann.

Spiel
Das Spiel erhöht sich mit zunehmendem Verschleiß im Laufbahnsystem. Zur Bestimmung der Spielerhöhung ist es
nötig, eine Basismessung im eingebauten Zustand und vor der ersten Inbetriebnahme durchzuführen. Für das Messen des Spieles
und die Grenzwerte der Spielerhöhung lesen Sie bitte das Dokument “Kippspiel überprüfen“ - es wird mit der Drehkranz geliefert

Wir liefern sämtliche Ersatzteile für Case 1188 Baumaschienen!
Kontaktieren Sie uns jetzt für einen aktuellen Preis und Lieferzeit!

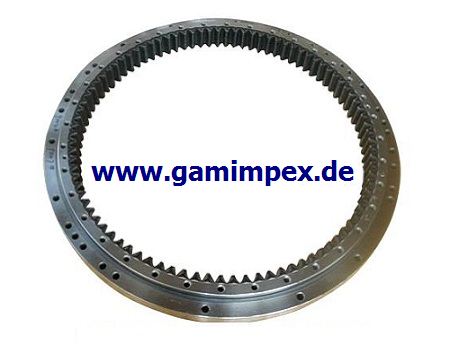

Das Bild ist nur Informativ! Die Herstellerangabe und Original-Ersatzteilnummer dienen zur Beschreibung.
Anfrage für andere Case-Teile



Slew ring, swing bearing for Case 1188 excavator, part number H2239954.
